ИИ придумал деталь, которую человек не смог бы начертить: как работает генеративный дизайн

Инженер привык проектировать деталь последовательно: задаёт форму, рассчитывает размеры, выбирает материал, добавляет отверстия, рёбра жёсткости и крепления. Генеративный дизайн переворачивает этот процесс. Человек описывает задачу, ограничения и нагрузки, а программа самостоятельно создаёт десятки или сотни вариантов конструкции. Некоторые из них выглядят настолько необычно, что инженер вряд ли смог бы придумать их вручную.

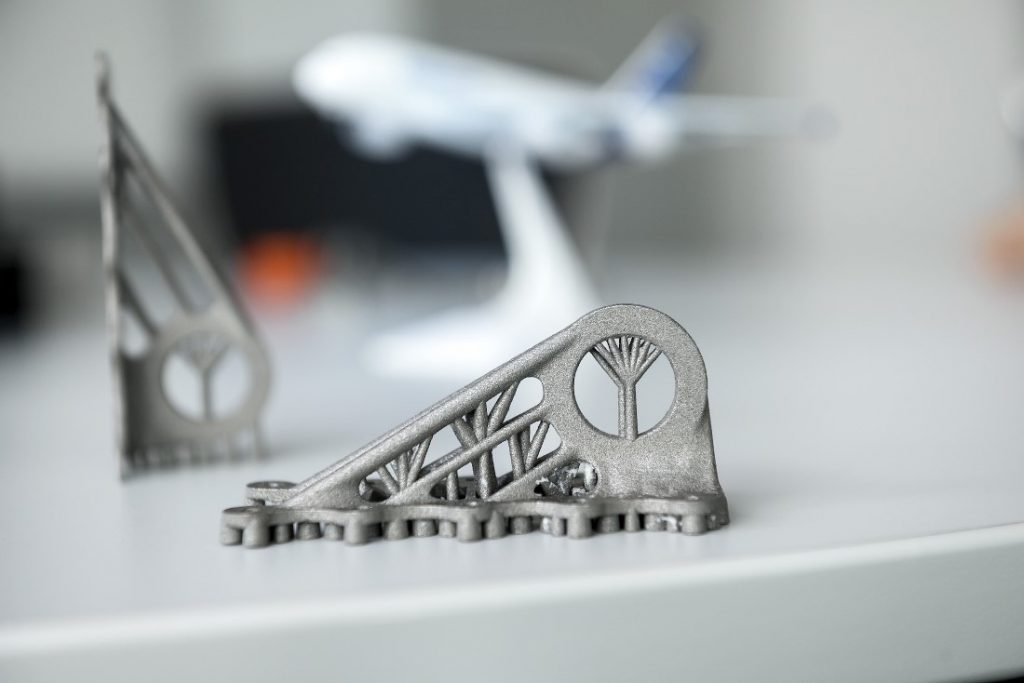

Получившиеся детали напоминают кости, корни растений, ветви деревьев или внутреннюю структуру морских раковин. Они могут иметь сложные изгибы, пустоты и переменную толщину. При этом необычная форма появляется не ради эффектного внешнего вида. Алгоритм оставляет материал только там, где он действительно нужен для восприятия нагрузки, и удаляет его из зон, которые почти не участвуют в работе конструкции.

Инженер задаёт условия, а не рисует готовую деталь

При традиционном проектировании специалист начинает с предполагаемой формы изделия. Он создаёт модель, выполняет расчёт и при необходимости усиливает слабые места. Генеративная система действует иначе: сначала получает требования, а затем самостоятельно ищет подходящую геометрию.

Инженер указывает места крепления, направления сил, рабочую температуру, допустимую массу и материал. Дополнительно задаются области, в которых металл должен обязательно сохраниться, и зоны, куда конструкция не имеет права заходить. Например, деталь не должна мешать движению соседнего механизма или перекрывать доступ к крепёжному элементу.

Какие данные получает программа

• максимальные и постоянные нагрузки;
• места крепления и соединения с другими деталями;
• допустимую массу изделия;
• материал и его механические свойства;
• необходимый запас прочности;
• ограничения по размерам и форме;
• доступный способ производства;
• требования к стоимости и сроку изготовления.

После этого система запускает расчёты и создаёт множество вариантов. Одни будут легче, другие — прочнее, дешевле или удобнее для конкретного способа производства. Задача инженера заключается уже не в рисовании каждой линии, а в выборе наиболее подходящего решения.

Почему формы получаются похожими на живые организмы

Природные конструкции развивались в условиях постоянной экономии ресурсов. Кость должна выдерживать нагрузку, но не может быть сплошным тяжёлым блоком. Ветви дерева распределяют вес и сопротивляются ветру, используя сравнительно небольшое количество материала. Генеративные алгоритмы приходят к похожим решениям, поскольку решают аналогичную задачу.

Если нагрузка проходит через деталь только по нескольким направлениям, программа создаёт вокруг них силовые перемычки. В менее нагруженных местах материал постепенно удаляется. Поэтому вместо привычного прямоугольного кронштейна может появиться конструкция с плавными изгибами и несколькими тонкими ответвлениями.

Такая деталь выглядит непривычно, но может быть легче обычной на десятки процентов при сохранении необходимой прочности. Особенно важна экономия массы в авиации, космической технике, автомобилях, робототехнике и переносном оборудовании.

Программа проверяет тысячи решений

Человек физически не способен вручную построить и проверить тысячи разных моделей одной детали. Генеративная система выполняет этот процесс автоматически. Она изменяет толщину, расположение перемычек и форму отдельных участков, а затем рассчитывает поведение каждого варианта под нагрузкой.

Неудачные решения отбрасываются. Если конструкция деформируется сильнее допустимого, имеет слишком большую массу или нарушает заданные ограничения, она не проходит следующий этап. Алгоритм продолжает изменять геометрию, пока не сформирует набор подходящих вариантов.

В результате инженер получает не один окончательный ответ, а целую карту решений. Один вариант может быть самым лёгким, второй — самым дешёвым, третий — наиболее удобным для серийного производства. Выбор зависит от задачи предприятия.

Генеративный дизайн не равен обычной оптимизации

При топологической оптимизации программа обычно работает с уже заданным объёмом детали и постепенно удаляет из него ненужный материал. Генеративный дизайн рассматривает задачу шире. Он способен создавать различные конструкции, сравнивать материалы и учитывать несколько способов производства.

Например, один вариант может быть рассчитан на промышленную 3D-печать, другой — на фрезерование, третий — на литьё. Геометрия при этом будет различаться. Деталь для станка должна обеспечивать доступ режущего инструмента, а напечатанная конструкция может содержать внутренние каналы и закрытые полости.

Именно связь с производственной технологией делает генеративный подход практически полезным. Красивая компьютерная модель не имеет ценности, если её невозможно изготовить или производство оказывается неоправданно дорогим.

3D-печать открыла путь необычным деталям

Многие генеративные конструкции невозможно получить традиционными методами. Фреза не способна обработать скрытую внутреннюю полость, а литейная форма может оказаться слишком сложной. Поэтому развитие генеративного дизайна тесно связано с промышленной 3D-печатью.

Аддитивная установка создаёт изделие послойно и почти не ограничивает инженера привычной геометрией. Она может напечатать решётчатую структуру, внутренний канал или плавно изменяющуюся толщину стенки. Благодаря этому цифровой вариант удаётся перенести в металл, пластик или композит практически без упрощения.

Однако 3D-печать не является обязательным условием. Современные программы умеют искать решения, пригодные для обработки на станке, гибки листового металла, литья и других распространённых процессов.

Где уже применяют генеративный дизайн

Одна из наиболее очевидных сфер — авиация. Снижение массы каждого крепления или кронштейна уменьшает общий вес самолёта и расход топлива. Даже небольшая экономия на одной детали становится значительной, если таких элементов в конструкции сотни.

В автомобильной промышленности генеративные методы используют для проектирования подвески, элементов кузова, креплений и деталей электромобилей. В робототехнике они помогают создавать лёгкие манипуляторы, которые быстрее движутся и требуют менее мощных приводов.

Основные направления применения

• авиационные и космические конструкции;
• детали электромобилей и спортивных автомобилей;
• манипуляторы и корпуса промышленных роботов;
• медицинские импланты и протезы;
• оборудование для энергетики;
• спортивный инвентарь;
• строительные узлы и металлические соединения;
• оснастка для производственных линий.

В медицинской сфере технология позволяет создавать конструкции, учитывающие анатомию конкретного человека. Поверхность импланта может содержать пористую структуру, способствующую врастанию костной ткани, а форма подстраивается под результаты компьютерной томографии пациента.

Почему инженер всё равно остаётся необходим

Генеративный алгоритм не понимает изделие так, как его понимает специалист. Он выполняет поставленную задачу и опирается на введённые ограничения. Если инженер забудет указать важную нагрузку или неправильно задаст место крепления, программа создаст оптимальное решение для ошибочных условий.

Человек должен оценить возможность сборки, ремонта и контроля детали. Программа может предложить конструкцию, которую трудно очистить после печати, невозможно проверить изнутри или неудобно устанавливать на оборудовании.

Кроме того, самый лёгкий вариант не всегда является лучшим. Для предприятия важны доступность материала, стабильность производства, стоимость обработки и возможность заменить деталь через несколько лет. Эти факторы требуют инженерного опыта и понимания реальной эксплуатации.

Необычная форма усложняет контроль качества

Чем сложнее конструкция, тем труднее убедиться в отсутствии дефектов. Внутренние полости нельзя проверить обычным штангенциркулем, а тонкие перемычки могут иметь скрытые поры или трещины. Для контроля применяют промышленную компьютерную томографию, рентген, ультразвук и трёхмерное сканирование.

Особое значение имеет сертификация. В авиации или энергетике недостаточно доказать, что одна опытная деталь выдержала испытание. Производитель должен обеспечить одинаковое качество всей серии и подтвердить устойчивость технологического процесса.

Генеративный дизайн меняет саму профессию конструктора

Раньше ценность инженера во многом определялась умением быстро и точно создавать чертежи. Теперь всё большее значение получает способность правильно сформулировать задачу, выбрать ограничения и оценить предложенные программой решения.

Конструктор превращается из автора единственной формы в руководителя цифрового поиска. Он определяет, что должна делать деталь, а компьютер показывает различные способы достижения цели. Это не отменяет инженерное мышление, а переносит его на другой уровень.

Генеративный дизайн особенно эффективен при создании новых изделий, когда предприятие не связано старой документацией и привычной геометрией. Он позволяет уменьшать массу, объединять несколько элементов в один и находить решения, которые трудно представить заранее.

Главная ценность технологии заключается не в том, что искусственный интеллект рисует странные детали. Она состоит в возможности исследовать огромный набор конструкций и выбрать ту, которая лучше всего соответствует реальной задаче. Человек задаёт цель и отвечает за результат, а алгоритм помогает выйти за пределы привычных инженерных решений.
