Самая сложная машина в мире зависит от зеркал, которые умеет делать только одна компания

Современный процессор состоит из миллиардов транзисторов, размеры которых измеряются нанометрами. Чтобы разместить такое количество элементов на небольшом кремниевом кристалле, производителю необходимо перенести на его поверхность рисунок невероятной точности. Выполняет эту работу литографическая установка — огромная машина, внутри которой свет проходит через сложную оптическую систему и проецирует схему будущей микросхемы на кремниевую пластину.

Самые передовые установки такого типа выпускает нидерландская компания ASML. Однако даже она не производит самостоятельно один из важнейших компонентов своей техники — оптическую систему. Зеркала для литографии экстремального ультрафиолета создаёт немецкое подразделение ZEISS Semiconductor Manufacturing Technology. Без этих зеркал невозможно серийно выпускать наиболее сложные процессоры, память и ускорители искусственного интеллекта.

Получается необычная промышленная цепочка. Крупнейшие производители электроники зависят от нескольких фабрик микросхем. Эти фабрики зависят от оборудования ASML. Сами установки ASML, в свою очередь, зависят от оптики, которую десятилетиями разрабатывает и производит один стратегический партнёр.

Почему для выпуска микросхем вообще нужен свет

Микросхему нельзя собрать так же, как автомобильный двигатель или электронную плату. Транзисторы слишком малы, чтобы устанавливать их по отдельности. Вместо этого производитель слой за слоем формирует на кремниевой пластине целую систему проводников, изоляторов и полупроводниковых элементов.

На поверхность пластины наносят светочувствительный материал — фоторезист. Затем на него проецируют рисунок одного слоя микросхемы. Засвеченные и незасвеченные участки по-разному реагируют на химическую обработку, благодаря чему на пластине возникает необходимая структура.

После этого добавляются новые материалы, выполняются травление, очистка и другие операции. Процесс повторяется много раз. Любое смещение рисунка относительно предыдущего слоя способно нарушить соединения между транзисторами и превратить дорогой кристалл в брак.

Чем короче длина волны используемого света, тем более мелкие элементы можно сформировать на пластине. В наиболее передовой литографии применяется экстремальное ультрафиолетовое излучение с длиной волны 13,5 нанометра.

Обычная линза здесь не работает

В привычной оптической системе свет проходит через стеклянные линзы. Однако экстремальное ультрафиолетовое излучение поглощается практически любым материалом, включая стекло и обычный воздух. Поэтому внутри EUV-установки нельзя использовать традиционную оптику.

Свет приходится направлять при помощи специальных многослойных зеркал. Вся оптическая система работает в вакууме, поскольку даже воздух заметно ослабил бы излучение ещё до его попадания на кремниевую пластину.

Каждое зеркало состоит более чем из ста тончайших слоёв различных материалов. Их толщина рассчитывается так, чтобы отражённые волны усиливали друг друга. Обычное металлическое зеркало для такой задачи не подходит: оно поглотило бы почти всё поступившее излучение.

Даже специальные покрытия отражают только часть света. Излучение последовательно проходит через несколько зеркал, поэтому на каждом этапе теряется часть мощности. От качества поверхности, покрытия и положения каждого элемента зависит, сколько света в итоге достигнет пластины и насколько точным окажется рисунок.

Поверхность должна быть точнее любого привычного изделия

К зеркалам EUV предъявляются требования, которые трудно сравнить с обычным машиностроением. Незаметная неровность поверхности способна исказить рисунок, проецируемый на пластину. В масштабе микросхемы такое отклонение может означать смещение проводника, изменение формы транзистора или потерю целого участка кристалла.

По образному сравнению ZEISS, если пропорционально увеличить поверхность такого зеркала до размеров Германии, крупнейшая неровность составила бы примерно десятую долю миллиметра. Это не означает, что зеркало просто долго полируют обычным способом. Для его изготовления необходима отдельная технологическая цепочка, включающая формирование основы, нанесение многослойного покрытия, измерение поверхности и окончательную настройку оптического модуля.

Измерить столь точное изделие не легче, чем изготовить его. Обычный измерительный прибор сам вносил бы погрешность, превышающую допустимое отклонение зеркала. Поэтому ZEISS пришлось создавать специальные метрологические установки, способные проверять поверхность и оптические свойства компонентов с сопоставимой точностью.

Почему производство нельзя быстро повторить

• необходимы десятилетия исследований в области оптики и материалов;
• требуются уникальные установки для измерения поверхности;
• многослойные покрытия должны наноситься с атомарной точностью;
• зеркала работают не отдельно, а как единая оптическая система;
• необходимо управлять температурными деформациями и вибрациями;
• каждый элемент должен сохранять положение с нанометровой точностью;
• готовая система должна быть совместима со всей архитектурой установки ASML.

Конкуренту недостаточно изготовить отдельное гладкое зеркало. Необходимо создать полный комплекс технологий: материалы, покрытия, измерительное оборудование, механические крепления, датчики, исполнительные механизмы и программное управление.

Зеркала постоянно двигаются, хотя этого нельзя увидеть

Оптическая система литографической установки не является неподвижной конструкцией. Температура, вибрации и нагрев способны немного изменять форму и положение её элементов. Для обычной машины такие отклонения были бы незаметными, но при производстве микросхем они становятся критическими.

Поэтому зеркала устанавливаются в сложные мехатронные модули. Датчики отслеживают положение и состояние элементов, а исполнительные механизмы вносят микроскопические корректировки. Фактически оптика непрерывно подстраивается во время работы.

Особенно сложной становится задача при повышении мощности источника света. Чем больше излучения попадает на зеркало, тем сильнее оно нагревается. Даже минимальное тепловое расширение способно изменить качество изображения. Инженерам приходится одновременно увеличивать производительность установки и не допускать деформации оптики.

Сам свет получают ударами лазера по каплям олова

Сложность EUV-машины не заканчивается на зеркалах. Источник экстремального ультрафиолета также устроен необычно. Внутри установки генератор выпускает десятки тысяч микроскопических капель расплавленного олова. Каждая из них должна попасть точно в заданную точку.

По капле наносятся лазерные импульсы. Первый изменяет её форму, а второй превращает олово в горячую плазму. Плазма излучает свет, небольшая часть которого относится к требуемому диапазону 13,5 нанометра.

Затем специальное зеркало собирает это излучение и направляет его в оптический тракт. Процесс повторяется с огромной скоростью, пока кремниевые пластины движутся внутри машины и получают рисунок будущих микросхем.

Таким образом, установка должна одновременно управлять лазерами, каплями расплавленного металла, вакуумом, высокоточной механикой, оптикой и перемещением пластин. Нарушение работы одного компонента снижает производительность всей системы.

Почему ASML не заменит ZEISS другим поставщиком

В обычном производстве предприятие старается иметь несколько поставщиков критически важных деталей. Это снижает риск остановки и помогает договариваться о цене. В случае EUV-литографии быстро найти альтернативного производителя оптики практически невозможно.

ASML и ZEISS развивают литографические системы совместно на протяжении десятилетий. Оптика проектируется одновременно с остальными частями машины. Изменение зеркал потребовало бы переработки механики, источника света, систем измерения, программного обеспечения и способов коррекции изображения.

Компании настолько тесно связаны, что ASML приобрела долю в подразделении ZEISS Semiconductor Manufacturing Technology. Это не обычные отношения заказчика и поставщика, а совместная технологическая система, в которой обе стороны зависят друг от друга.

ZEISS не смогла бы самостоятельно продать комплект зеркал производителю микросхем и заменить им полноценную установку. ASML, в свою очередь, не смогла бы выпустить EUV-машину без немецкой оптики. Их общий продукт возникает только после объединения тысяч разработок и компонентов.

Новое поколение зеркал стало ещё больше и сложнее

Следующий этап развития технологии называется High-NA EUV. Увеличенная числовая апертура позволяет получить более высокое разрешение и размещать на той же площади значительно больше элементов.

Для новой системы потребовались зеркала увеличенного размера и другая конструкция оптического тракта. По данным ZEISS, изготовление одного такого зеркала может занимать около года. Осветительная система High-NA EUV включает более 25 тысяч деталей и весит свыше шести тонн, а проекционная оптика состоит более чем из 40 тысяч компонентов и весит около 12 тонн.

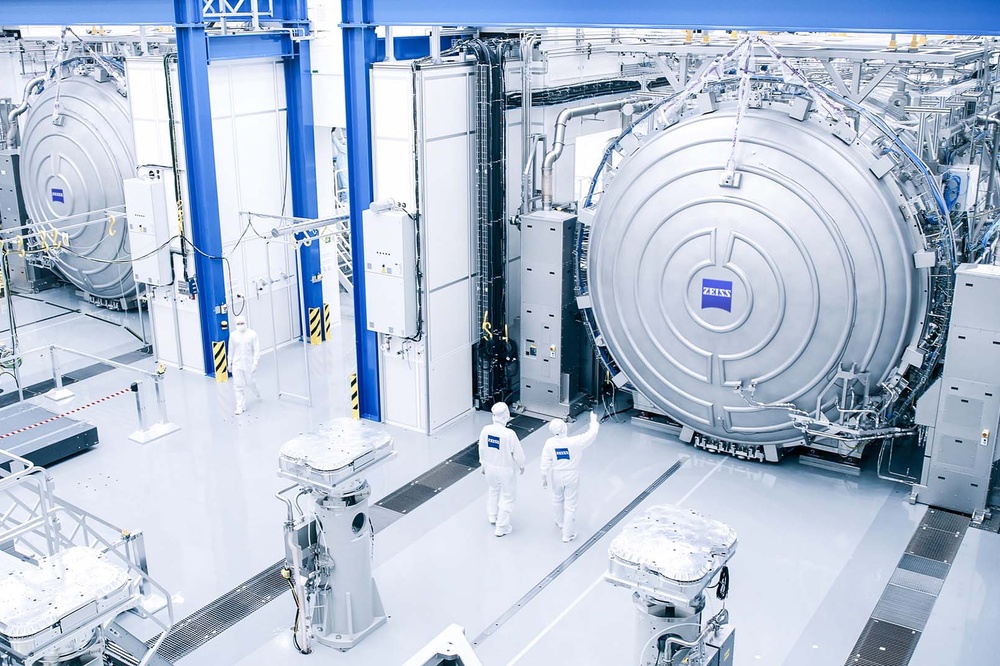

Для проверки новых зеркал создана метрологическая система, установленная в вакуумной камере размером примерно пять на десять метров. Общая масса измерительного комплекса достигает около 150 тонн. Огромная машина необходима не для выпуска продукции, а только для проверки нескольких оптических элементов.

Это показывает важный принцип современного производства: чем меньше становится конечное изделие, тем крупнее и сложнее может оказаться оборудование для его изготовления.

Одна машина связывает отрасли нескольких стран

EUV-установка выглядит как продукт ASML, однако в действительности она объединяет специализированные технологии компаний из разных государств. Оптика создаётся в Германии, лазерные системы связаны с американскими разработками, высокоточная механика и множество компонентов поступают от широкой сети поставщиков.

После сборки машины отправляются на предприятия производителей микросхем. Там их устанавливают в специально подготовленных чистых помещениях, подключают к системам электроснабжения, охлаждения, вакуума и управления производством.

Такая цепочка чрезвычайно производительна, но одновременно уязвима. Невозможно быстро заменить ключевого поставщика, перенести изготовление зеркал на обычный оптический завод или собрать аналогичную установку только из доступных на рынке компонентов.

Почему зеркала стали стратегической технологией

Передовые микросхемы необходимы для смартфонов, серверов, автомобилей, систем связи, промышленной автоматизации и искусственного интеллекта. Поэтому оборудование для их выпуска стало вопросом не только бизнеса, но и технологической независимости государств.

Страна может располагать деньгами, инженерами и крупным рынком, но этого недостаточно для быстрого создания собственной EUV-литографии. Необходимы компетенции, формировавшиеся десятилетиями в десятках узких областей — от лазерной физики до обработки оптических поверхностей.

История зеркал ZEISS показывает, почему наиболее сложные промышленные технологии невозможно просто скопировать по готовому образцу. Внешняя форма изделия скрывает измерительное оборудование, методы обработки, программное обеспечение, производственную культуру и опыт специалистов.

Самая сложная машина в мире зависит не от одного эффектного изобретения. Она работает благодаря тысячам технологий, многие из которых существуют только у нескольких компаний. А в центре этой системы находятся зеркала, поверхность которых должна быть почти идеально точной, иначе миллиардные инвестиции в фабрику микросхем теряют смысл.
